Distanza o spostamento? Come scegliere un sensore laser per la misura industriale
Controllare dove si trova un oggetto e misurare una piccola variazione della sua posizione possono sembrare lo stesso compito. Per scegliere il sensore, invece, cambia molto sapere se occorre seguire un bersaglio lungo una corsa estesa oppure distinguere uno scostamento rispetto a una quota di riferimento.
Le espressioni «sensore laser di distanza» e «sensore laser di spostamento» non definiscono due mondi completamente separati. Entrambi possono ricavare informazioni sulla posizione di una superficie. Sono il campo di lavoro, l'errore ammesso, la velocità e le condizioni del bersaglio a stabilire se un modello è adatto al processo.
Descrivere la misura prima di scegliere il prodotto
Il primo passo è scrivere quale decisione dovrà prendere il sistema. Deve rilevare il superamento di una soglia, seguire un movimento o confrontare una posizione con una tolleranza? Un semplice segnale di presenza non contiene le stesse informazioni di un valore di misura continuo.
Si indicano poi la distanza minima e massima dalla superficie, lo spazio disponibile per il montaggio e il movimento previsto. Misurare la posizione della faccia di una scatola, per esempio, non equivale a ricostruirne automaticamente tutte le dimensioni. La funzione richiesta va separata dalle altre verifiche che l'impianto potrebbe dover svolgere.
Una richiesta ben definita permette di confrontare sensori diversi sulla stessa esigenza, anziché scegliere il numero più attraente nella prima riga del catalogo.
Portata, distanza di riferimento e finestra utile
La portata massima non racconta da sola dove il sensore possa lavorare correttamente. Bisogna conoscere anche il limite vicino, la distanza di riferimento e l'intervallo entro cui sono dichiarate le prestazioni.
Quando interessa seguire posizioni distribuite su una corsa ampia, il confronto tra i sensori laser di distanza può partire dalle posizioni estreme e dal tipo di bersaglio. Il catalogo DAIDISIKE, disponibile in inglese, presenta famiglie diverse: uscite e prestazioni vanno verificate sulla configurazione effettivamente selezionata.
Per una piccola variazione intorno a una posizione definita, occorre invece verificare che tutta l'escursione resti nella finestra di misura. Giochi, tolleranze di installazione e cambi di formato possono spostare il pezzo fuori dall'intervallo previsto, anche se la posizione iniziale sembra corretta.
Risoluzione, ripetibilità e accuratezza non sono sinonimi
Una risoluzione fine indica la possibilità di distinguere piccole variazioni nelle condizioni specificate; non dimostra, da sola, che il valore sia vicino alla distanza reale. Anche molte cifre sul display non costituiscono una verifica dell'errore di misura.
La ripetibilità descrive quanto rimangono vicini i risultati quando la misura viene ripetuta nelle stesse condizioni. La linearità riguarda lo scostamento rispetto alla relazione di riferimento lungo il campo di misura. Le condizioni associate a questi dati possono includere bersaglio, temperatura, distanza e filtraggio.

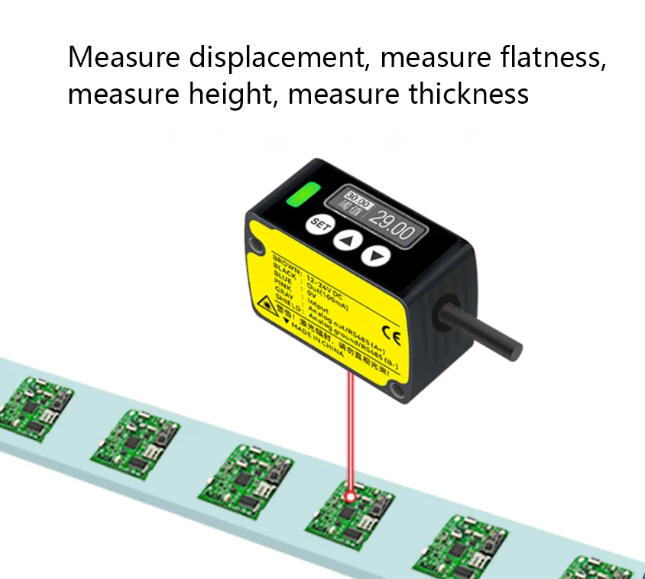

Per confrontare i sensori laser di spostamento DAIDISIKE, conviene quindi richiedere dati separati e riferiti al modello scelto. Il requisito del pezzo e il contributo ammesso al sistema di misura devono essere espliciti; non basta sostituirli con un generico «serve alta precisione».
Il principio ottico va letto nella documentazione

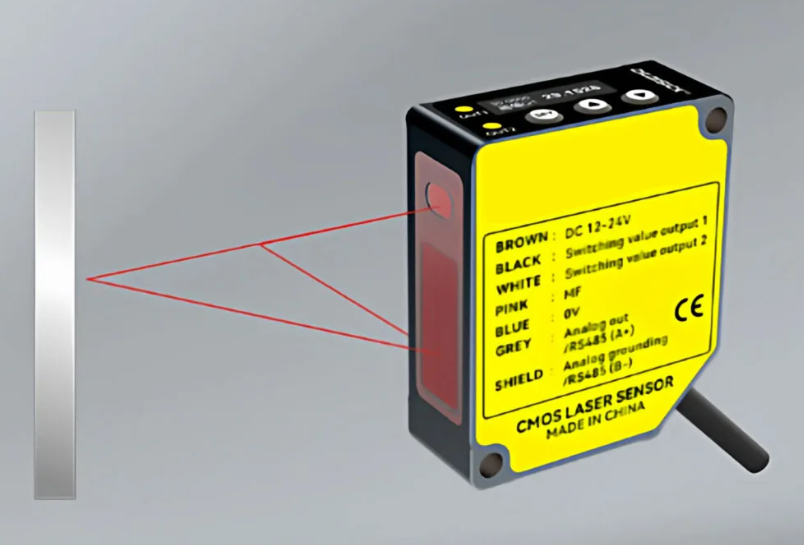

Nella triangolazione, la posizione della luce riflessa sul ricevitore cambia con la distanza del bersaglio. Altre soluzioni valutano il percorso della luce attraverso misure di tempo o di fase. Il principio adottato influenza la geometria del sensore e le condizioni applicative.
Non è però corretto decidere che ogni sensore chiamato «di distanza» utilizzi il tempo di volo e ogni sensore «di spostamento» la triangolazione. Le denominazioni commerciali si sovrappongono: occorre leggere la documentazione, non dedurre la tecnologia dal titolo della pagina.
Superficie, punto luminoso e orientamento
Una superficie scura, lucida, curva o disomogenea può modificare il ritorno della luce. Anche inclinazione, bordi e dimensione del punto rispetto alla zona da misurare possono incidere sulla stabilità del risultato. Un punto che cade in parte fuori dal pezzo non rappresenta più la stessa condizione geometrica.
La prova deve includere campioni rappresentativi e variazioni previste di posizione e illuminazione. Non si presume che una prestazione ottenuta su un riferimento chiaro sia identica su ogni materiale; allo stesso tempo, una superficie difficile non rende impossibile qualsiasi soluzione ottica. Serve una verifica della combinazione tra sensore, superficie e montaggio.
Velocità di misura e risposta del sistema
La frequenza di campionamento descrive quante misure vengono eseguite, ma non stabilisce da sola quando il controllore riceverà un valore utilizzabile. Medie e filtri possono rendere il segnale più stabile, introducendo però un ritardo nella risposta alle variazioni.
Vanno considerati anche aggiornamento dell'uscita, tempi di comunicazione e acquisizione del controllore. Un'interfaccia seriale richiede il protocollo effettivamente previsto dal dispositivo: la sola indicazione RS-485 non conferma automaticamente la compatibilità con Modbus.
Preparare una prova che si possa ripetere
Prima dell'ordine, si definiscono campioni, posizioni, movimento, temperatura prevista, errore accettabile e tempo di aggiornamento richiesto. Si registrano codice del sensore, impostazioni, uscita e condizioni del confronto con il riferimento.
Una lettura stabile a macchina ferma non dimostra il comportamento alla velocità di produzione. La prova dovrebbe coprire le condizioni estreme previste e distinguere l'assenza del bersaglio da una misura valida. Per l'impiego del laser si seguono inoltre classe e istruzioni del modello; un normale sensore di misura non diventa automaticamente un dispositivo di protezione delle persone.
La scelta migliore nasce così da un requisito verificabile: misurare la grandezza necessaria, nell'intervallo giusto e con una risposta compatibile con il processo.
